В МФТИ напечатали герб России на монете в микромасштабе
Герб размером с лапку двуглавого орла «нарисовали» с помощью первого отечественного аэрозольного принтера специалисты Института квантовых технологий МФТИ.
тестовый баннер под заглавное изображение
«Аэрозольный принтер безмасочной печати электронных устройств» (таково полное название устройства) разработан для создания компактных микросхем нового поколения, гибких и прозрачных сенсоров, а также микроструктур для медицинских нейроимплантов.
Современная электроника требует точности: печать проводящих дорожек и компонентов микросхем осуществляется сегодня в масштабах микрометров, и даже небольшая погрешность может нарушить работу всего устройства. Ну а как же фотолитография и трафаретная печать, которые обычно используются для печати микросхем? – спросите вы. Аэрозольный принтер решает эту задачу на новом уровне: в отличие от применяемых методов он не требует средств защиты и многоступенчатого процесса, а также позволяет на одной машине печатать различные типы устройств и материалов.

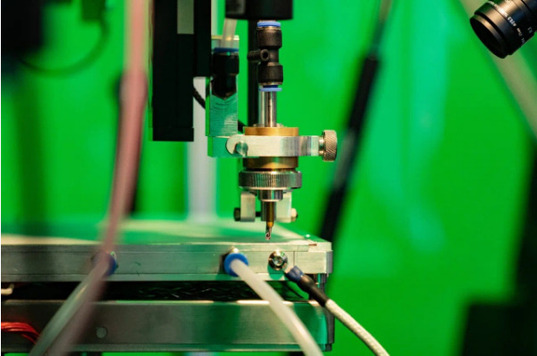

Принтер работает по принципу направленного осаждения наночернил (токопроводящих элементов) практически на любые поверхности. Сначала их превращают в мельчайший аэрозоль, который потоком газа транспортирует в фокусирующую систему. Через узкое сопло устройства этот аэрозольный пучок и выходит на рабочую поверхность, образуя структуры размером от 10 микрометров. Дорожки для стандартного микрочипа размером 10×10 миллиметров устройство «рисует» всего за 1-2 минуты (аналогичный процесс с помощью традиционных методов занимает от 10 до 30 минут).

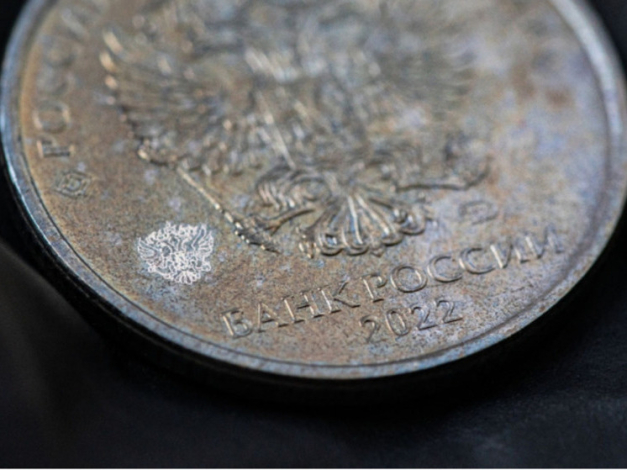

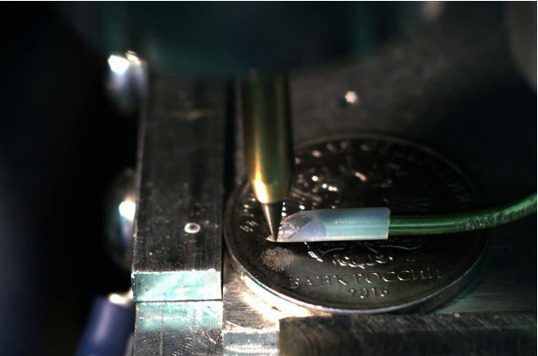

Новый принтер может создавать микронный рисунок на любом материале: стекле, кремнии, гибкой пленке или биосовместимом полимере. Опробовали его разработчики и на 2-рублевой монете, сделанной из стали с никелевым покрытием, напечатав рядом с большим гербом России на реверсе еще один российский герб. Толщина его линий – всего около 15 микрон, что в пять раз меньше диаметра человеческого волоса.
